LED消防应急灯接线实物图

所需工具:改锥。

1、首先使用改锥将LED消防应急灯下方的螺丝拧下来。

2、拧下螺丝后,就可以将LED消防应急灯的盖子打开。

3、打开盖子后,可以看到连接电源的两根火线跟零线。

4、将LED消防应急灯的控制板从LED消防应急灯面板上拆卸下来。

5、拆卸下控制板后,将控制板排线插入到LED消防应急灯的主板上。

6、控制板插入到主板后,将应急电源跟应急指示灯的线路连接起来。

7、应急电源连接好后,将电线连接到LED消防应急灯的控制板上。

8、将LED消防应急灯的盖子安装上,可以看到LED消防应急灯线已经接好了。

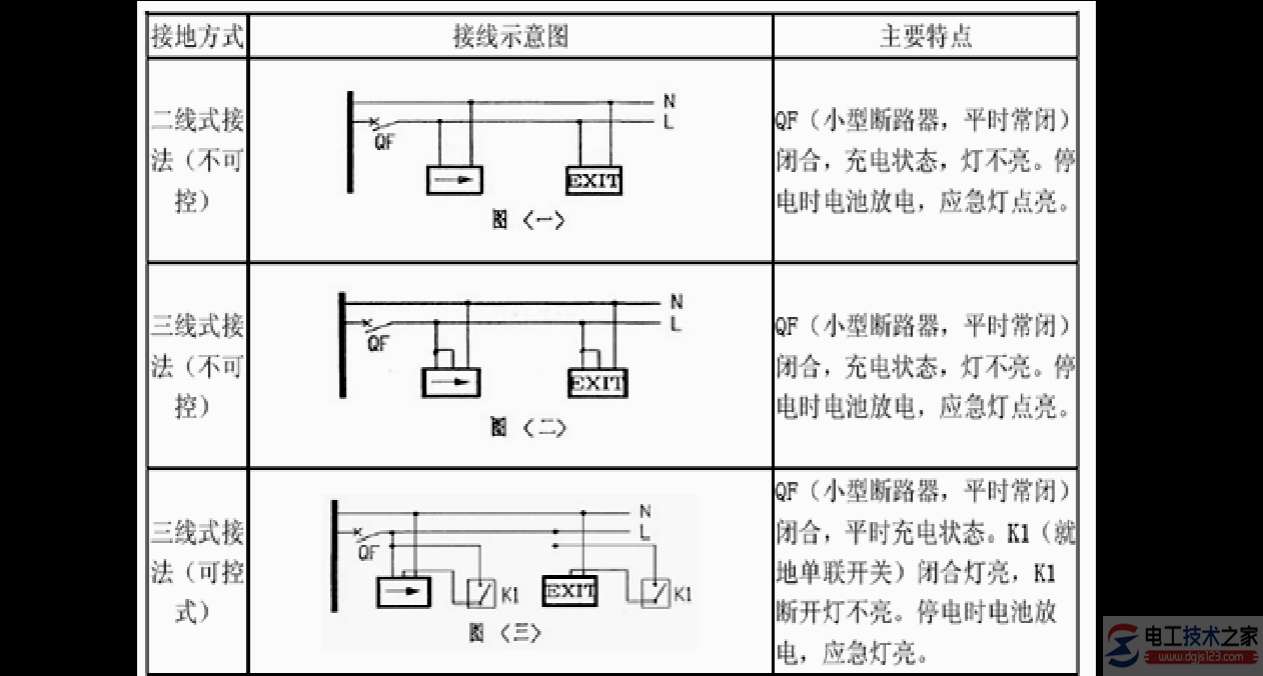

应急照明的接线方式





1、应急照明应该有专门的线路,该控制开关不得手动分闸(用一个失压继电器切换到应急照明电路上)。

2、至于接线方法,与普通照明灯的接线没有什么区别的。

另外,应急照明应该有专门的线路,专门的开关控制,且该控制开关不得随便分闸,接线方法与普通照明灯的接线并无区别。

对于大部分刚接触建筑电气设计的工作者来说,应急照明的强启原理一直都是很头疼的问题。由于不知道应急照明的强启原理,所以,应急灯具应该用多少根线,其实也就无从谈起。

1、先将应急照明分类

a、按控制方式不同分为:无控制,就地控制,集中控制;

b、按灯具点亮时间不同分为:常亮(如疏散方向指示灯和安全出口标志灯),火灾或停电时才亮(如双头灯);

c、按强启方式不同分为:消防控制室信号强启,充电检测线失电后自带电池供电强启;?d、按是否自带电池:自带电池,不自带电池;

e、按灯具所具有的光源个数不同分为:含有正常光源和应急光源的应急灯具,只含有应急光源的应急灯具。

2、应急灯具的接线:先来讲只含有应急光源且自带电池的应急灯具,即只含有一个光源。

从应急灯具接出来的线最多的情况有4根,一根照明线,一根充电/检测线,一根N线,一根PE线,如下图:

充电/检测线一端接市电,另一端接应急灯具的自带电池。顾名思义,这根线有双重作用,在市电保持有电的状态下,此线用作给应急灯具的自带电池充电,在市电失电的情况下,通过检测线,将市电的零压信号传送给自带电池,由自带电池供电给应急灯具,从而应急灯具点亮,达到启动应急灯具的作用。这是应急灯具在充电/检测线失电后自带电池供电的强启方式。为保证给应急灯具的自带电池充电,这根线一般情况下都是接通的,即有电状态。

平时/强启照明线的作用是:在非应急状态下,我们可以将此应急灯具作为普通灯看待和使用。非应急状态下,与双控开关S静触头1连接的导线处于有电状态,与双控开关S静触头2连接的导线处于失电状态。双控开关S(此双控开关非应急状态下其实是一个单联单控开关)可以实现此应急灯具的点亮和熄灭,打到静触头1时应急灯具点亮,静触头2时应急灯具熄灭。在应急状态下且市电有电的情况下,与双控开关S静触头1、2连接的导线都处于有电状态,这根线会实现应急灯具的强启,这是消防控制室信号强启方式。

PE线接的是应急灯具的外壳。N线的作用不用说了吧。

3、强启:所谓强启,是指在应急状态下将灯具点亮(非应急状态下点亮灯具不叫强启)。应急灯具的强启分为两种:a、充电检测线失电,由自带电池供电给应急灯具;

b、充电检测

线带电,应急照明强启线供电给应急灯具。

结合一个图例进行讲解。

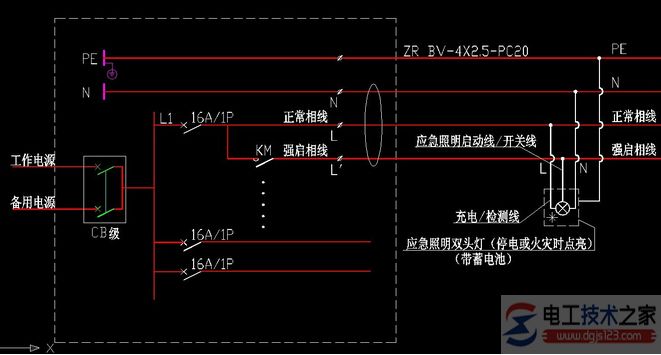

这是典型的双头灯接法,双头灯的特点是:平时不亮,停电或者火灾时点亮。?停电时应急双头灯具的启动。当停电时,充电检测线失电,继电器线圈失电,磁通为0,常闭触点闭合,将电池和应急灯具接通,灯具点亮。

火灾但不停电时应急双头灯具的启动。当火灾时,接触器的常开触点闭合,致使强启相线带电,从而接通应急灯具,达到强启的目的。

此时,继电器的线圈承受220V的电压,常闭触点断开,自带电池与应急灯具断开,电池出于充电状态。

接下来按各种情况,停电,火灾,停电火灾。

消防应急灯带开关的接线图、消防应急灯接线图,就介绍到这里啦!感谢大家的阅读!希望能够对大家有所帮助!
